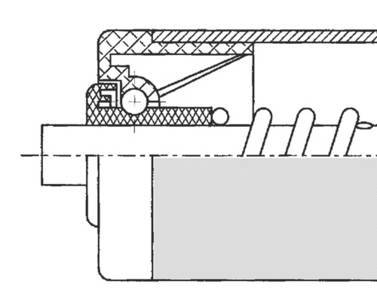

![](/upload/editor/images/pages/Conveyor_rollers/Alu_cylinder_conveyor_rollers/2.jpg) |
Conveyor roller bearing
Plastic bearing liner, grey with single row ball bearing
Payload max. 5 kg/bearing at ø 20 mm
Payload max. 7 kg/bearing at ø 30 and 40 mm
|
external cylinder Ø in mm |
aluminium cylinder
|
art.num. |
20x1,0 |
103 |
30x2,0 |
113 |
40x1,5 |
123 |
|

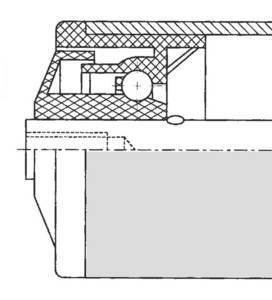

![](/upload/editor/images/pages/Conveyor_rollers/Alu_cylinder_conveyor_rollers/3.jpg) |
Conveyor roller bearing
Plastic bearing liner, blue with dual row ball bearing
Payload max. 10 kg/bearing
|
external cylinder Ø in mm |
aluminium cylinder
|
art.num. |
50x1,5 |
133 |
|

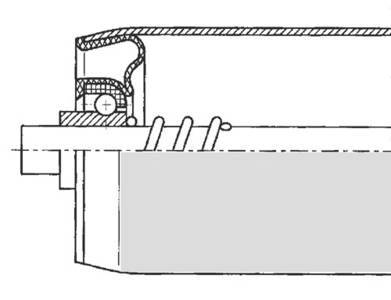

![](/upload/editor/images/pages/Conveyor_rollers/Alu_cylinder_conveyor_rollers/4.jpg) |
Conveyor roller bearing
Sheet Steel bearing liner, galvanised with single row ball bearing
Payload 80 kg/bearing
|
external cylinder Ø in mm |
aluminium cylinder
|
art.num. |
40x1,5 |
143 |
50x2,0 |
153 |
|

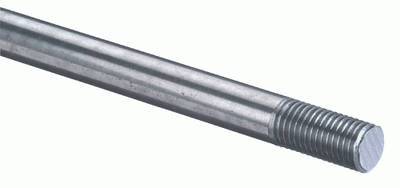

External thread
![External thread](/upload/editor/images/pages/Conveyor_rollers/Conveyor_rollers_axle_variations/1.jpg) |
Axles-Ø (mm)
|
art.num.
|
6 mm |
A 6 |
8 mm |
A 8 |
10 mm |
A 10 |
12 mm |
A 12 |
14 mm |
A 14 |
|
|
|
Stepped axle with external thread
![Stepped axle with external thread](/upload/editor/images/pages/Conveyor_rollers/Conveyor_rollers_axle_variations/3.jpg) |
Axles-Ø (mm)
|
art.num.
|
20 mm |
B 20 |
|
|
|

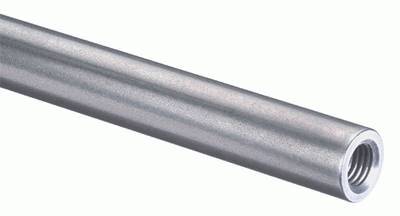

Internal thread
![Internal thread](/upload/editor/images/pages/Conveyor_rollers/Conveyor_rollers_axle_variations/5.jpg) |
Axles-Ø (mm)
|
art.num.
|
10 mm |
C 10 |
12 mm |
C 12 |
14 mm |
C 14 |
20 mm |
C 20 |
|
|
|

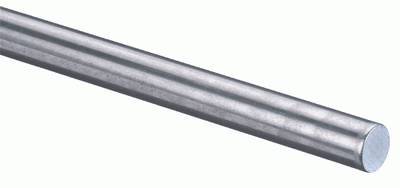

Flat axle end
![Flat axle end](/upload/editor/images/pages/Conveyor_rollers/Conveyor_rollers_axle_variations/7.jpg) |
Axles-Ø (mm)
|
art.num.
|
6 mm |
D 6 |
8 mm |
D 8 |
10 mm |
D 10 |
12 mm |
D 12 |
14 mm |
D 14 |
|
|
|
Spanner flat
![Spanner flat](/upload/editor/images/pages/Conveyor_rollers/Conveyor_rollers_axle_variations/9.jpg) |
Axles-Ø (mm)
|
art.num.
|
10 mm |
E 10 |
|
|
|
Spring axle
![Spring axle](/upload/editor/images/pages/Conveyor_rollers/Conveyor_rollers_axle_variations/11.jpg) |
Axles-Ø (mm)
|
art.num.
|
6 mm |
F 6 |
8 mm |
F 8 |
10 mm |
F 10 |
|
|
Kataloogi leht: 154 |

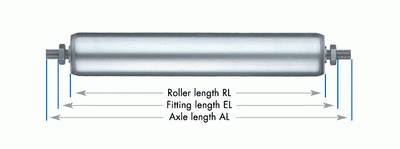

![](/upload/editor/images/pages/Conveyor_rollers/Alu_cylinder_conveyor_rollers/5.jpg) |
|
|
|
|
|
|
|
|
Bearing types |

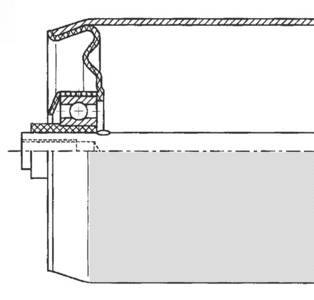

![](/upload/editor/images/pages/Conveyor_rollers/Alu_cylinder_conveyor_rollers/6.jpg) |
Conveyor roller bearing
Sheet Steel bearing liner, galvanised with single row ball bearing and plastic hub
Payload max. 120 kg/bearing
|
external cylinder Ø in mm |
aluminium cylinder
|
art.num. |
50x1,5 |
163 |
|

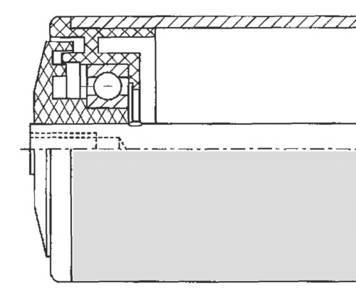

![](/upload/editor/images/pages/Conveyor_rollers/Alu_cylinder_conveyor_rollers/7.jpg) |
Conveyor roller bearing
Plastic bearing liner, blue with heat seal and ball bearing
Payload 80 kg/bearing
|
external cylinder Ø in mm |
aluminium cylinder
|
art.num. |
50x1,5 |
173 |
|
External thread
![External thread](/upload/editor/images/pages/Conveyor_rollers/Conveyor_rollers_axle_variations/1.jpg) |
Axles-Ø (mm)
|
art.num.
|
6 mm |
A 6 |
8 mm |
A 8 |
10 mm |
A 10 |
12 mm |
A 12 |
14 mm |
A 14 |
|
|
|
Stepped axle with external thread
![Stepped axle with external thread](/upload/editor/images/pages/Conveyor_rollers/Conveyor_rollers_axle_variations/3.jpg) |
Axles-Ø (mm)
|
art.num.
|
20 mm |
B 20 |
|
|
|
Internal thread
![Internal thread](/upload/editor/images/pages/Conveyor_rollers/Conveyor_rollers_axle_variations/5.jpg) |
Axles-Ø (mm)
|
art.num.
|
10 mm |
C 10 |
12 mm |
C 12 |
14 mm |
C 14 |
20 mm |
C 20 |
|
|
|
Flat axle end
![Flat axle end](/upload/editor/images/pages/Conveyor_rollers/Conveyor_rollers_axle_variations/7.jpg) |
Axles-Ø (mm)
|
art.num.
|
6 mm |
D 6 |
8 mm |
D 8 |
10 mm |
D 10 |
12 mm |
D 12 |
14 mm |
D 14 |
|
|
|
Spanner flat
![Spanner flat](/upload/editor/images/pages/Conveyor_rollers/Conveyor_rollers_axle_variations/9.jpg) |
Axles-Ø (mm)
|
art.num.
|
10 mm |
E 10 |
|
|
|
Spring axle
![Spring axle](/upload/editor/images/pages/Conveyor_rollers/Conveyor_rollers_axle_variations/11.jpg) |
Axles-Ø (mm)
|
art.num.
|
6 mm |
F 6 |
8 mm |
F 8 |
10 mm |
F 10 |
|
|
Kataloogi leht: 155 |
|
|
